LB-25000/GDI-CP-AP

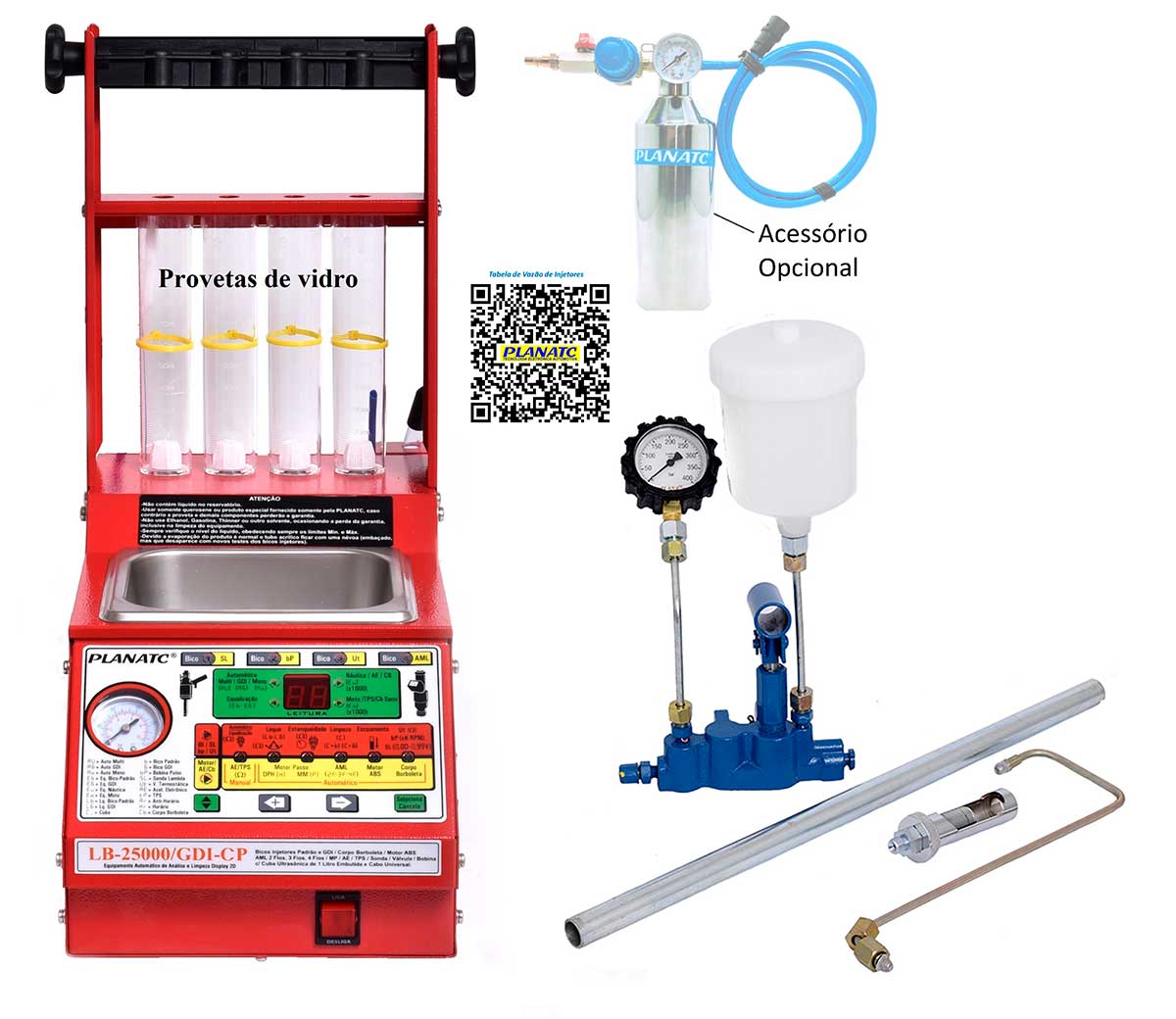

Máquina de Teste / Limpeza Injetores e injeção Direta (GDI) -Auto c / CM-300
Clique na imagem para ampliar

» Descrição:

O LB-30000/G4 tem como objetivo testar e limpar integralmente os bicos injetores (Padrão e GDI – Solenóide), testando a parte elétrica (resistência), estanqueidade, leque, equalização e limpeza, bem como realizar uma limpeza integral dos mesmos utilizand

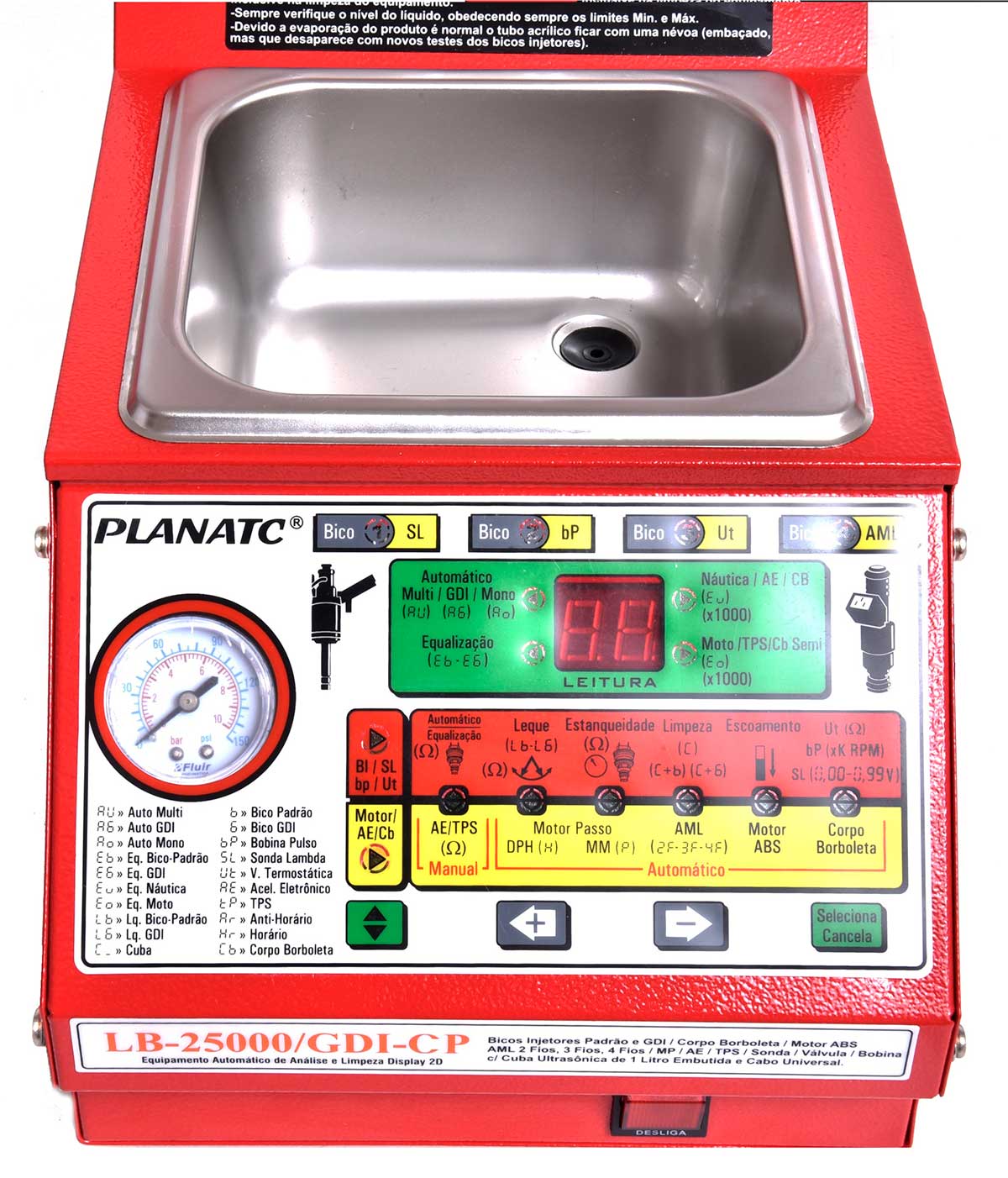

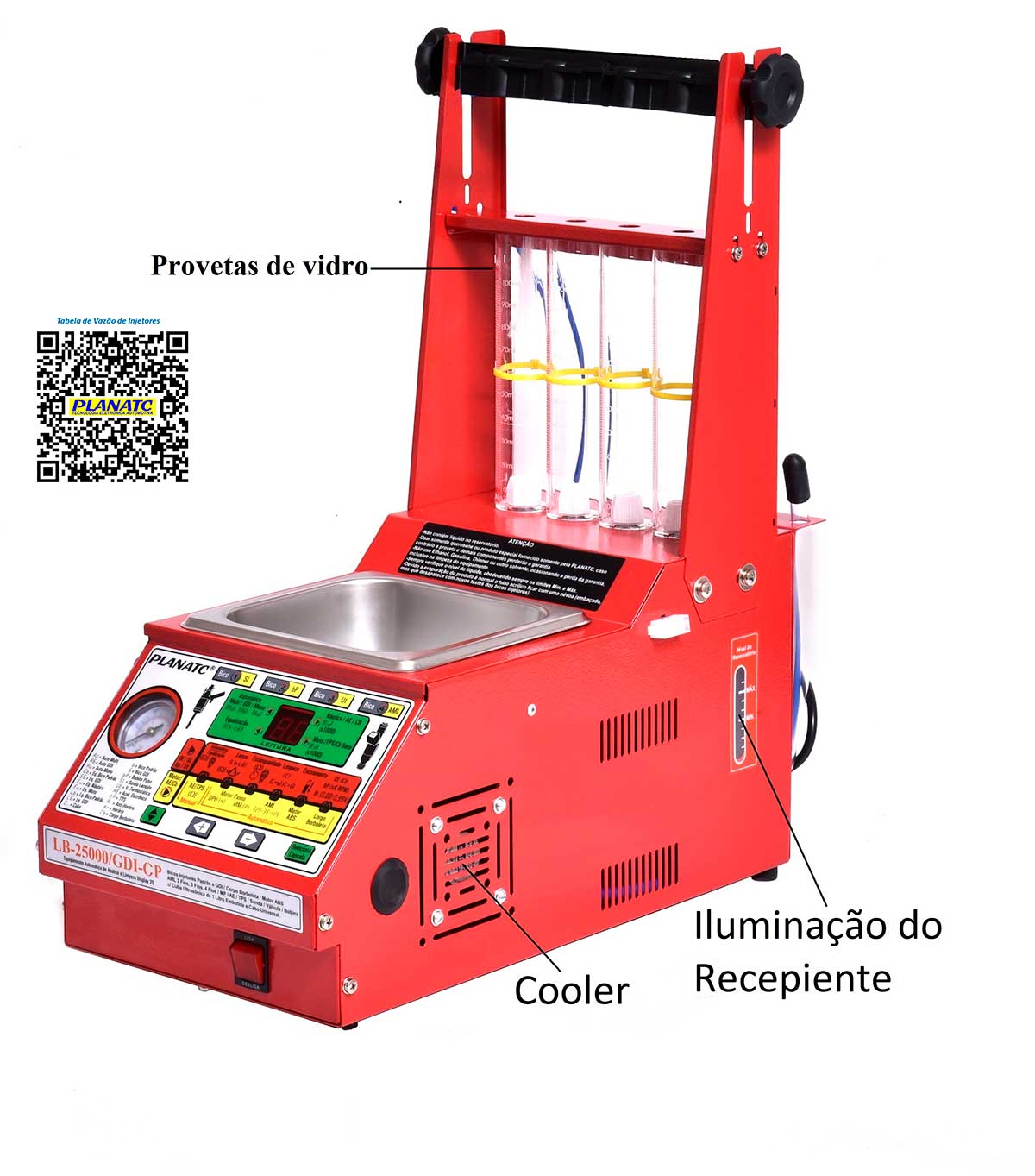

A LB-30000/GDI-AP e  a LB-25000/GDI-AP tem como objetivo testar e limpar integralmente os bicos injetores (Padrão, GDI – Solenoide/Piezo), testando resistência, estanqueidade, leque e equalização, realizando uma limpeza integral dos mesmos, utilizando ultrasom com um comparador de resistência inicial do bico e tem funções adicionais tais como:  MP, AML, Corpos de Borboleta, AE, TPS, Sonda Lambda, Válvula Termoestática, Bobina, Motor ABS/EPB e Válvula Solenoide Câmbio Automático, efetuando acionamento, teste, burn-in, entre outros. Nesta LB temos uma função de teste dos bicos automático, selecionando-o efetuamos testes de: resistência, estanqueidade, leque e equalização automaticamente. Além dessas funções a LB está preparado para o teste de bicos GDI-Pìezo, sendo necessário conectar um módulo-opcional. Este modelo acompanha um CM-300/GDI que é um equipamento para teste de bico injetor GDI manual para verificar a estanqueidade em alta pressão.



Características:

· Máquina de limpeza de Bico (Multiponto, Monoponto, Moto, Náurica, GDI Solenoide e Piezo*) com pulso (RPM) progressivo (Auto) e com RPM/Ms selecionável;

· Bomba Elétrica - Garanta a eficácia e a repetibilidade dos resultados, dispensando o uso de ar comprimido;

· Ajuste de pressão da bomba do liquido de teste;

·  Indicador de nível de liquido de teste no reservatório;

· Cuba ultrasônica embutida de 1000 ml com orifício para escoamento;

· Proveta de 100ml;

· Marcador comparativo;

· Manômetro de pressão de 10 bar/145 Psi;

· Alimentação 110/220 Vac.



» Componentes exclusivos:

· Teste Automático dos Bicos: Efetua automaticamente as funções: Resistência, estanqueidade, leque, equalização e escoamento.

· Estroboscópio: Estroboscópio para os injetores, com o objetivo de facilitar a visualização do jato (funciona simultaneamente com as funções de teste dos bicos);

· Escoamento do líquido de limpeza da cuba: Escoamento do liquido de limpeza pela cuba, evitando inclinar o equipamento inteiro ou a cuba inteira;

· Escoamento do líquido de teste dos injetores: Escoamento do liquido de teste do reservatório da bomba de combustível (troca do liquido sujo no caso de uso frequente do equipamento);

·  Contador eletrônico de uso do equipamento: Tem como objetivo facilitar o mecânico no controle do uso do equipamento em um período;

·  Marcado comparativo: Tem como objetivo de comparar a equalização antes e depois da limpeza dos injetores;

·  Cuba Ultrasônica: Cuba ultrasônica com funcionamento independente (pode-se utilizar a cuba para limpeza, enquanto testamos bicos injetores).

·  Comunicação com Bico Tipo Piezo (ver modelo e módulo pulsador opcional).

·  Comparador Resistivo: no processo de limpeza é efetuado um teste de resistência inicial e no decorrer do teste é efetuado a leitura e caso ocorra uma diferença de +/- de 10%, no final do teste é notificado;

· Descarbonização dos bicos: é efetuado um acionamento a alta velocidade para a descarbonização dos bicos (O sistema de descabonização é um item opcional).

· CM-300/GDI: Equipamento manual para teste de estanqueidade em alta pressão.



Testes Realizados:



Ø Motor de passo MP - Testa o acionamento do motor de passo verificando o avanço e o retorno do mesmo;

Ø  Atuadores de Marcha Lenta (AML) - Testa vários atuadores de marcha lenta com 2 Fios, 3 Fios e 4 Fios; inclusive Astra, verificando o avanço e o retorno do mesmo e o fim de curso do AML/Astra;

Ø Corpo de borboleta eletrônico e semi-eletrônico - (testa pista 1,2 reverso e dente de engrenagem quebrado, sem utilizar multímetro);

Ø Acionamento de Motor ABS/EPB: Abertura da pinça do freio de estacionamento EPB;

Ø Válvula Termoestática: Efetua a leitura da resistência da válvula;

Ø Pulso Bobina: Gera pulso para bobina de ignição (necessário uma interface – opcional);

Ø Sonda Lambda: Efetua leitura do sinal de sonda lambda;

Ø Válvula Solenoide Câmbio Automático: Aciona a solenoide em diversas velocidade;

Ø Pedal Eletrônico - Testa a resistência com a variação de pressão sobre o pedal;

Ø TPS - Testa a resistência do TPS do corpo de borboleta;

Ø Bicos Injetores: Bicos Monoponto, Multiponto, GDI Sol e Piezo, Moto, Náutica (equalização, pulverização-leque, resistência, vazão, estanqueidade);

Ø Teste de resistência - Verifica o estado da bobina de acionamento do injetor, medindo a resistência da bobina, revelando curtos circuitos, impedâncias fora de especificação e bobinas queimadas ou abertas (incluso no teste automático);

Ø Teste de Leque/Pulverização para Bicos Padrão e GDI - Procedimento utilizado para verificar se os injetores estão pulverizando o combustível corretamente (Leque 25º);

Ø Teste de estanqueidade - Verifica a qualidade da vedação da válvula e a existência de vazamentos;

Ø Teste de equalização para Bicos Padrão e GDI- Gera um ciclo de jato e pulso automático, permitindo a verificação da vazão e a equalização dos injetores, sendo no automático – ms/rpm programado ou na forma de ms/rpm selecionável (exceto bico gdi piezo);

Ø Teste de equalização acelerada (Moto/Náutica) - Verifica a vazão/equalização dos injetores automaticamente, com frequência selecionável de 5000 a 15000 RPM;

Ø Equalização Comparativa - Procedimentos utilizados para verificar a eficiência dos injetores de forma comparativa (marcador comparativo);

Ø Escoamento - Efetua o esvaziamento da proveta, após a medição efetuada;

Ø Limpeza ultrasonica – Aciona a cuba utrasônica por um tempo programado de 5 à 15 minutos e realize a limpeza mais eficaz do mercado, tendo o modo de funcionamento: somente cuba, cuba mais bico padrão pulsando e cuba mais bico GDI Solenoide pulsando;

Ø Retrolavagem - Limpeza de resíduos que não passam pelo filtro do injetor, através de um suporte exclusivo;

Ø Descarbonização do bico: limpeza do bico com produto específico (equipamento opcional).



Tabela comparativa dos modelos



Função

25K

30K

1

Teste Bico Multi, Mono, GDI Sol e Piezo*

S

S

2

Automática (faz automaticamente os testes)

S

S

3

Cuba US (Limpeza Peças) c/ Vazão

S

S

4

Cuba US (Cuba + Bico Pulsando)

S

S

5

Motor de passo (Bosch, Deplhi, MM)

S

S

6

Atuador de marcha lenta (AML 2F, 3F e 4F)

S

S

7

AE (Acelerador Eletrônico)-Resistivo

S

S

8

TPS-Resistivo

S

S

9

Sonda Lambda (leitura)

S

S

10

Válvula Termoestática (acionamento)

S

S

11

Válvula Solenoide Câmbio Automático

S

S

12

Bobina com e sem Transistor (gera pulso)*

S

S

13

Corpo de Borboleta eletrônico/semi

S

S

14

Comparador de resistência-função limpeza

S

S

15

Motor ABS - EPB (Acionamento)

S

S

16

Contador de Limpeza

S

S

17

Reservatório de Liquido de teste c/ Vazão

S

S

18

Descarbonização de Bicos*

S

S

19

Eq.Alta Pressão

S

S

20

Comunicação Modulo GDI  Piezoelétrico*

---

S























































*modulo/interface/modelo - opcional

Garantia: 12 meses.



Assistência técnica: Permanente na rede autorizada.
